激光加工在冲压工艺中的应用
关键词:激光加工
2021-03-03

激光相比其他工艺,优势在于能量集中,穿透能力强,加工效率高,但对前道工序要求高。激光焊对翻边尺寸的减重,在车门中的应用可减重8%。激光焊对产品结构设计方面的优化,可极大减少加工制造环节,减小冗余设计。目前,激光技术主要涉及汽车车身激光焊、热成形板切割、铝合金激光焊、塑料激光焊等。



图1 车身轻量化的设计思路历程

图1 车身轻量化的设计思路历程


一、激光加工工艺

汽车板的激光焊接具有高能、高速、热影响区小和焊缝质量高等优点,且焊接精度高,零件变形小,并能显著提高车身的强度和刚度,已经在白车身的制造中得到广泛应用。

比如一汽大众所生产的奥迪、速腾、迈腾车型共采用激光焊缝1600余条,焊缝累计长度近70m,速腾白车身采用21台激光焊机,焊缝长度为9m,整车强度提高了30%。


1. 热成形技术及激光切割

随着汽车轻量化的发展,热成形工艺在汽车工业中的应用越来越广泛。

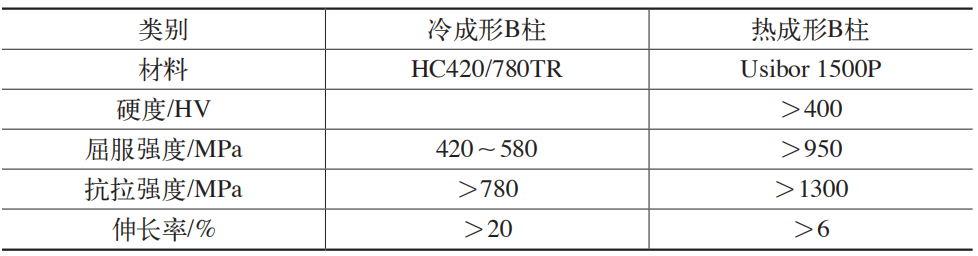

表1 普通热成形B柱与冷成形力学性能对比

表1 普通热成形B柱与冷成形力学性能对比


如表1所示,热成形工艺将钢板的成形和热处理相结合,先奥氏体化然后再马氏体化,成形淬火后的零件,其强度和硬度大幅提高,屈服强度可达950MPa以上,抗拉强度可达1500MPa,是加热前的2~3倍。

硬度可达420HV,至少是加热前的2倍,但其伸长率大幅下降。由于热成形板的强度和硬度特别高,最高可达1 500MPa,所以普通的冲压设备难以加工,或者严重影响设备的使用寿命,对零件的产出效率也受到影响。

采用普通热切割或者线切割,要么热影响区比较大,切割质量无法达到要求,要么不适合加工复杂路径且效率低下。

而采用激光切割是一种高能束加工,本身是一种非接触式加工,不需要考虑材料的硬度,只需要保证材料有足够的吸光能力,通过对热成形板表面孔和周边轮廓的切割,很好的保证了产品的结构和尺寸,同时加工效率也特别高。

对于普通的平面结构,可以采用三维平面切割设备。对于结构复杂的设备,可以采用机器人激光切割;单机器人切割,切小圆的圆度难以保证,需要配置专业的三轴辅助切割;对于结构复杂,精度要求较高的零件,需要用到三维五轴激光切割设备。

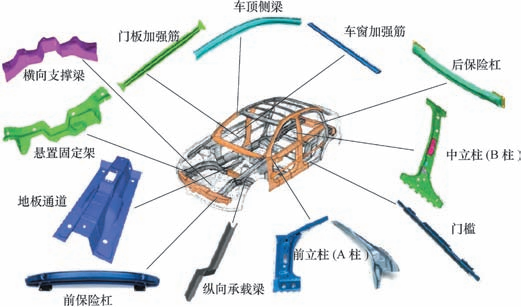

图2 汽车热成形板应用结构说明

图2 汽车热成形板应用结构说明


汽车上用于热成形加工的结构如图2所示,包括横向支撑梁、悬置固定架、门板加强筋、车顶侧梁、车窗加强筋、后保险杠、中立柱(B柱)、门槛、前立柱(A柱)、纵向承载梁、前保险杠以及地板通道等。

热成形工艺后,板材的强度显著提高,采用普通冲压工艺,难以达到传统冲压工艺的效果。通过三维切割,能够实现结构件外轮廓和内部孔的切割,非接触式加工,效率高、精度好、切面光滑且切割工艺稳定。热成形和配套的激光切割工艺,是一种只需改变材料工艺,就能达到减重的解决方案。

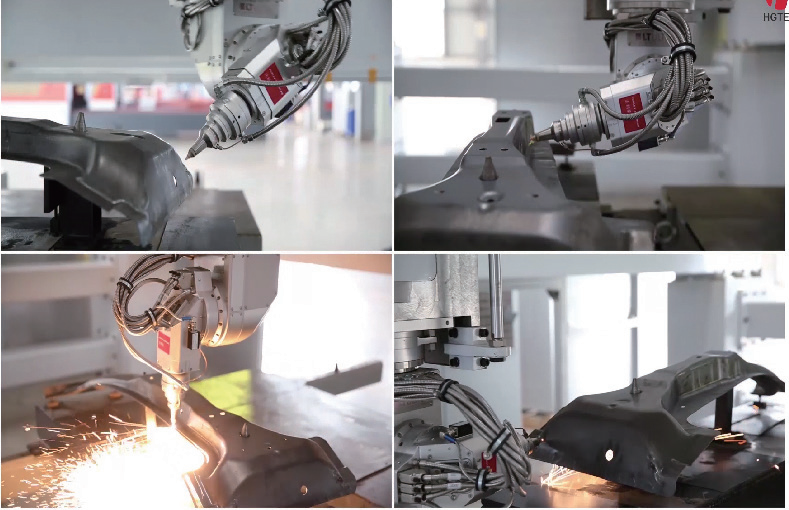

三维激光切割机切割B柱系统

三维激光切割机切割B柱系统


法利莱解决B柱热成形件切割的方案如图3所示,一套完整的B柱切割,包括外轮廓和内部孔洞,50s内完成,精度可以控制在0.01mm。


2. 激光拼板焊

激光拼板焊(见图4)能够将不同强度等级、不同厚度、不同镀层的材料拼焊在一起(见表2),并进行整体冲压成形,可以优化选材,减少零件及模具,节约制造成本,同时还能提高零件整体刚度,提供更好的安全性能,是当前汽车轻量化的主要技术之一。

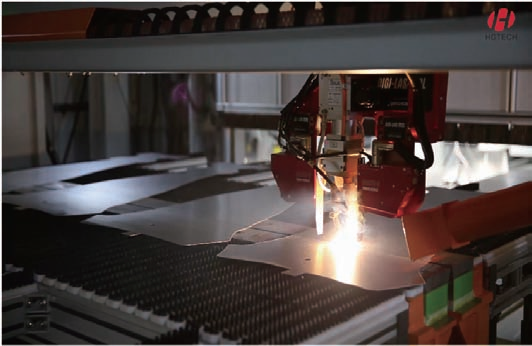

B柱激光拼焊系统

B柱激光拼焊系统

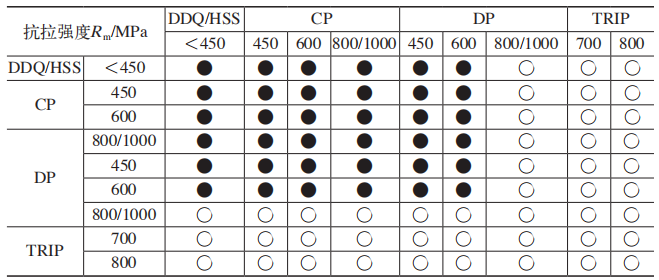

表2 激光拼焊汽车用钢的材料组合

表2 激光拼焊汽车用钢的材料组合


激光拼焊板的特点(见图5)是焊接热输入高、无填料、无搭接、速度快、熔深大、变形小、热影响区小以及焊缝热影响区晶粒细化等。

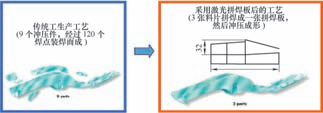

图5 轿车前纵梁激光拼板改进说明

图5 轿车前纵梁激光拼板改进说明


1)焊缝区的体积降低,不增加焊缝高度、接缝平整、几何形状热应力集中小。


2)焊缝热影响区狭窄,晶粒细小、焊缝强度高、对冲压成形特性影响较小。

3)焊接自动化,生产率高、生产工件整齐、质量一致。

4)采用在线检测,可保证焊缝的质量和几何尺寸的精确性,对每一片拼焊板可精确进行跟踪控制。

影响激光拼焊板质量的因素,主要包括对接间隙、激光光斑模式、激光功率、焊接速度以及气体保护等。

由于激光光斑直径一般小于0.5mm,如果对接间隙过大,则激光会直接穿透,不能对板料进行有效加热而导致焊接失败;同时,由于工装、夹具的影响,两片板料对接时会存在间隙。

以板厚t为参考,通过对DP600双相钢的等厚拼焊研究表明,当对接间隙<0.18t时,得到的焊缝无明显缺陷,当对接间隙<0.16t时,焊缝强度高于母材。在工程应用中,当t为0.5~3mm时,对接间隙应低于0.1t;当t为3~10mm时,对接间隙应低于0.05t。对于2mm厚的低碳钢,对接间隙应低于0.12mm。


3. 车门激光焊应用

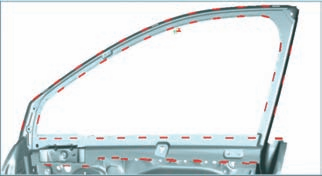

车门激光焊结构如图6a所示,为窗框和内板的焊接,焊缝为红色线段示意,实物如右图6b所示。


6a 车门激光焊结构

6a 车门激光焊结构

 6b 车门激光焊实物

 6b 车门激光焊实物


图6c点焊和激光焊关于翻边结构对应的翻边结构宽度要求,激光焊翻边尺寸要求为6~8mm,点焊翻边尺寸要求为15~18mm。


图6 车门结构翻边尺寸设计对比(点焊与激光焊) 图6 车门结构翻边尺寸设计对比(点焊与激光焊) 图6 车门结构翻边尺寸设计对比(点焊与激光焊)

图6 车门结构翻边尺寸设计对比(点焊与激光焊)

 c)翻边结构宽度要求


采用激光焊代替点焊,就翻边尺寸,可以减少8~10mm,按车门,侧围总长度计算如下。



微信图片_20210303162008.png  微信图片_20210303162011.png

图7 侧围翻边尺寸的计算


单就计算侧围翻边尺寸缩短叠焊金属板焊接对轻量化的影响效果。计算结果:左右前后14 200mm 翻边长度×6mm 翻边减少量×2mm板厚,即总质量减少1.86kg,约减重4%。


图8 车门激光焊缝结构翻边对比(搭接和叠焊,结构和实物)  图8 车门激光焊缝结构翻边对比(搭接和叠焊,结构和实物)  图8 车门激光焊缝结构翻边对比(搭接和叠焊,结构和实物)

图8 车门激光焊缝结构翻边对比(搭接和叠焊,结构和实物)

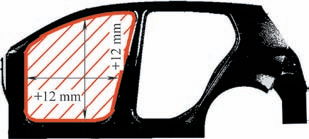

如图8所示,入口增大,以A柱为例,若由搭接改成叠焊,估算翻边尺寸减少12 mm 宽度和高度,最终减重约8%。


4. 铝合金激光焊

铝合金是目前轻量化的热门材料。研究表明,采用铝合金材料适当减轻汽车的质量可以把油耗降低37%,悬挂装置的负荷降低18%,振动强度降低5%。

以下分别比较凯迪拉克CT6、奥迪A8、捷豹XFL、蔚来ES8及特斯拉Model S等车型材料占比、白车身质量以及相应车身连接工艺。


图9 凯迪拉克CT6车身结构

图9 凯迪拉克CT6车身结构

图10 奥迪A8车身材料应用情况

图10 奥迪A8车身材料应用情况


图11 特斯拉Model S钢车身和铝车身质量对比

图11 特斯拉Model S钢车身和铝车身质量对比


另外,就特斯拉Model S铝合金占比达61%提升到90%时,车身质量由原来的450kg下降到338kg,减重112kg,减重比例达到25%。

德国大众全铝结构Audi A2轿车上,激光焊缝的长度30m;其多功能轿车车身上更是大量使用激光焊接技术,总长度达到41m。

车身结构采用铝合金激光焊,主要集中在顶盖与侧围,后盖外板上下板之间的连接,另外也包括一些车门内板和加强筋,侧围内外板等。

主要应用的材料为铝合金5系(即5000,简称“5系”,下同)、6系,其力学性能优,焊接性能好;铝合金激光焊容易出现的缺陷,主要为气孔和裂纹,对于5系和6系,不填丝时采用摆动激光焊,填丝焊采用稳定光丝配合的激光头,并填充4系的丝能很好的解决焊缝成形和缺陷问题。

钢铝混合是一种可行的解决方案,钢铝的连接性,在轻量化推进过程中,也将越来越多地被应用到实际车身结构中。

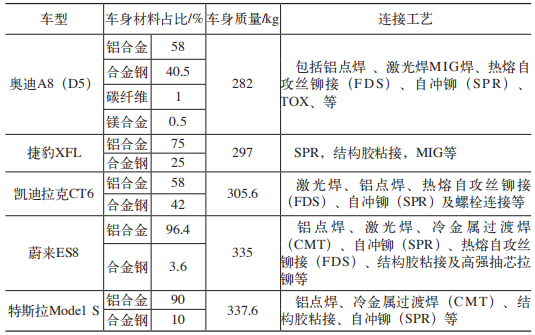

表3 几种典型轻量化车型铝合金应用对比和连接工艺说明

表3 几种典型轻量化车型铝合金应用对比和连接工艺说明
