一、机型简介

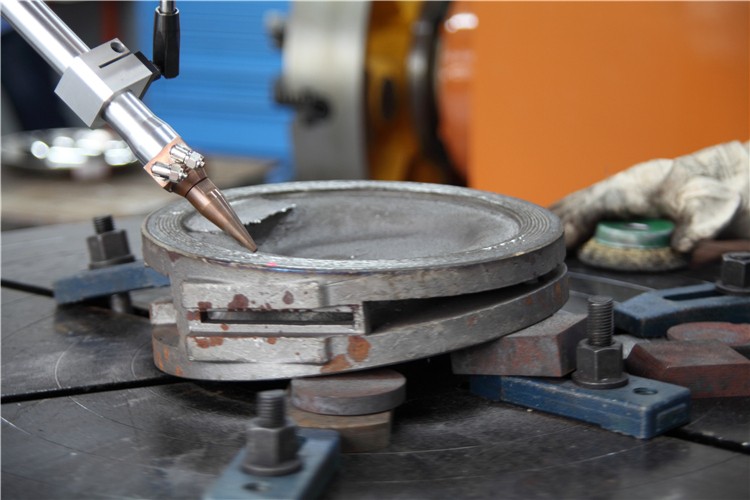

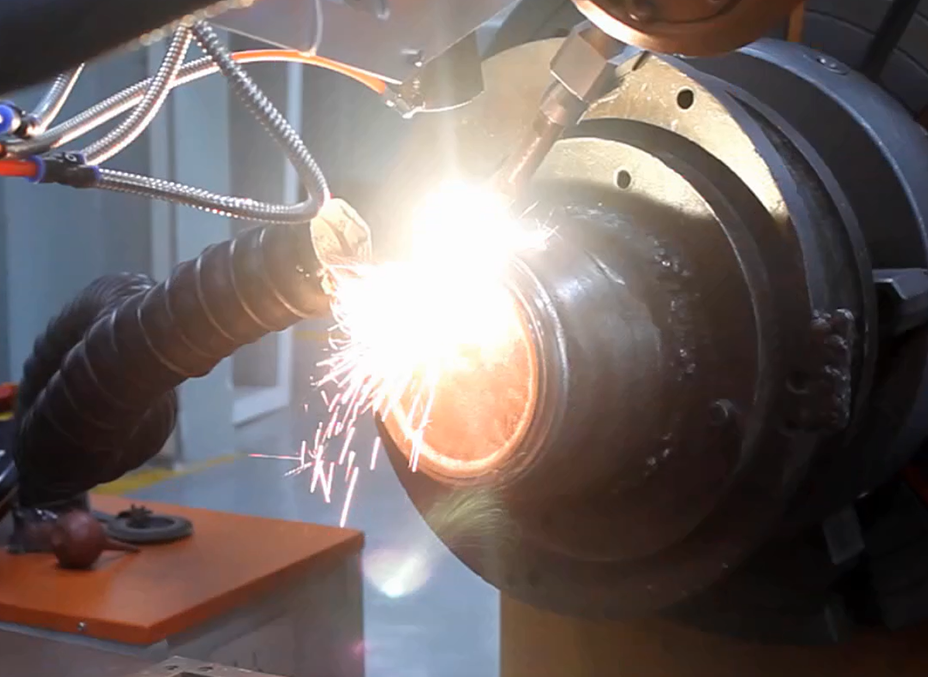

多功能阀门硬密封激光熔覆设备是一款针对各种阀座、蝶阀阀体、球体硬密封面堆焊的专用激光加工设备。可以满足各种阀座、蝶阀阀体硬密封面堆焊工艺需求，采用桁架式结构；控制软件具备等速螺旋、同步摆弧、多层叠加、三偏心、球缺等模型化工艺模块，只需输入简单的参数就可以实现复杂轨迹加工。设备主要由高功率激光器、激光熔覆头、同轴送粉头、送粉器和三工位变位机组成。

二、机型特点

1、采用桁架式结构，多工位变位机设计，可以一机实现各类阀门硬密封激光熔覆；

2、控制软件具备等速螺旋、同步摆弧、多层叠加、三偏心、球缺等模型化工艺模块；

3、只需输入简单的参数就可以实现复杂轨迹加工，系统操作简便；

4、密封面强韧性好：组织细化，同时兼顾强韧性，同等硬度下具有更好的耐磨性；

5、熔覆层具有极高的平整度，可以直接进行磨削加工。

三、应用范围

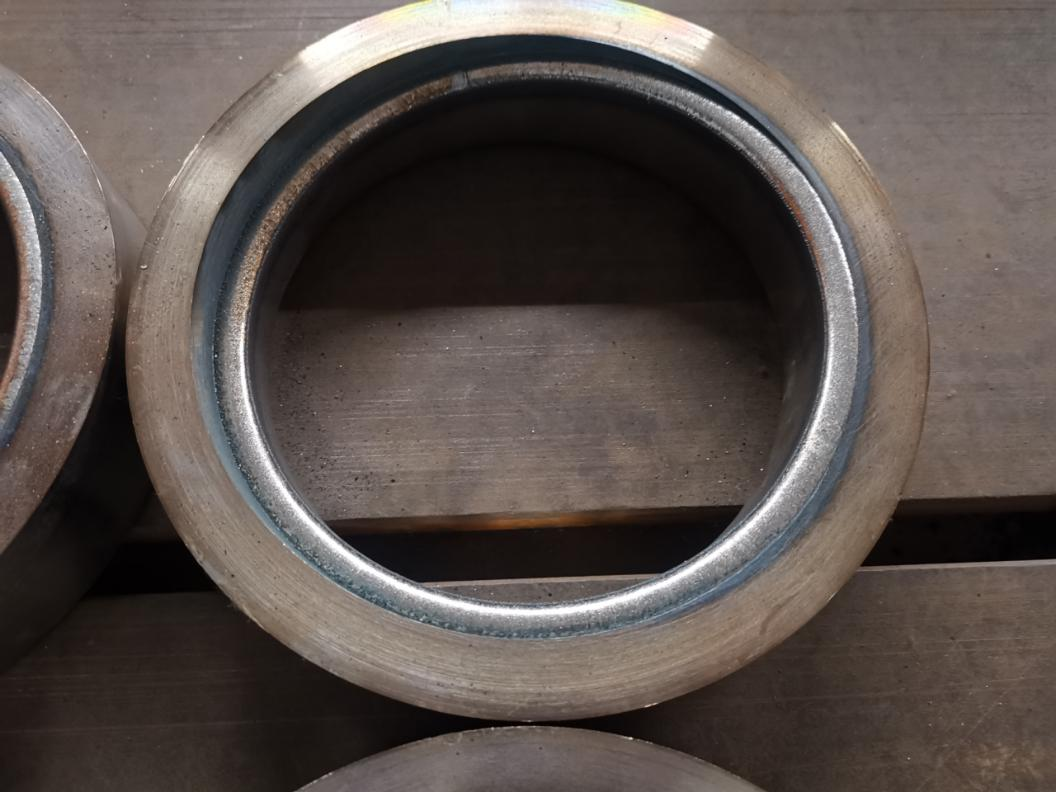

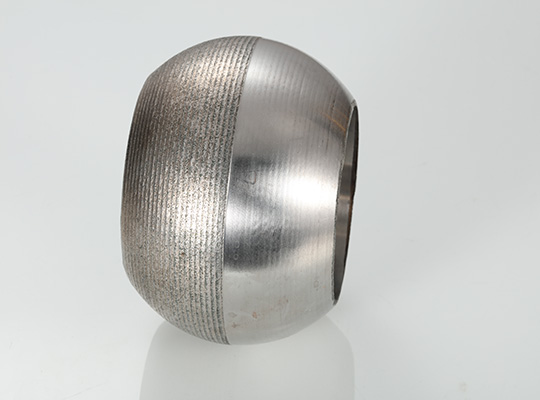

适用于各种阀座、蝶阀阀体、球体硬密封面激光熔覆，可熔覆304/316/铁铬硼硅等铁基合金、Ni55/Ni60/Inconel625等镍基合金、STL6/STL12/STL21等钴基合金和镍基/铁基金属陶瓷合金。

技术参数

激光器：半导体激光器/光纤激光器

激光功率：4000W-12000W

激光波长：900-1100nm

聚焦光斑：圆光斑/矩形光斑

送粉方式：同轴负压载气式送粉

冷却方式：水冷20-25℃，智能双温双控

运动机构：专用八轴桁架式机床

控制方式：工控机+HL8轴运动控制系统，数控模型

球阀加工口径：DN75-DN150，DN150-DN250

蝶阀加工口径：DN200-DN1500

阀座加工口径：DN16-DN80,DN75-DN300
