一、机型简介
泵阀硬密封激光熔覆工作站是一款针对泵阀硬密封面堆焊的多用途、综合性激光加工成套设备。采用工业机器人多轴联动,配备三个独立的工位,可以实现对球体、阀座、蝶阀、闸阀、截止阀等各种阀门以及平衡盘、叶轮口环等各种工业流程泵密封件的加工,选配内孔熔覆头可实现对平衡套、泵体口环、球体流道的内孔熔覆,完美替代热喷涂,电弧焊,等离子堆焊等传统工艺。设备主要由高功率激光器、激光熔覆头、同轴送粉头、送粉器、立卧两用机床、地轨、C型变位机、摇篮式变位机组成。
二、机型特点
1、密封面强韧性好:组织细化,同时兼顾强韧性,同等硬度下具有更好的耐磨性;
2、界面强度高:冶金结合,抗拉强度>500MPa,大于基体强度;
3、释率低:稀释率≦3%,硬度比传统工艺高3-5HRC,保证熔覆层耐温、耐磨性能;
4、熔覆层组织:晶粒细小,组织致密,无孔隙,具有各向同性;
5、硬度均匀:表面没有软点,硬度差≦3HRC,有效层深内硬度一致性好。
三、应用范围
适用于各类球阀、蝶阀、平行闸阀、楔形闸阀、平板闸阀、截止阀等阀门的阀座、阀体、阀板以及工业流程泵平衡套、平衡盘、口环等硬密封面的激光堆焊;熔覆304/316/铁铬硼硅等铁基合金、Ni55/Ni60/Inconel625等镍基合金、STL6/STL12/STL21等钴基合金和镍基/铁基金属陶瓷合金。
技术参数
激光器:半导体激光器/光纤激光器
激光功率:3000W-12000W
激光波长:900-1100nm
聚焦光斑:圆光斑/矩形光斑
送粉方式:同轴/旁轴负压载气式送粉
运动机构:六轴工业机器人25kg/50kg/60kg
控制方式:PLC集成运动控制系统,示教,离线编程
外部轴形式:旋转轴、地轨、变位机
冷却方式:水冷20-25℃,智能双温双控
结构布局和工作行程根据客户的实际应用需求进行规划设计。

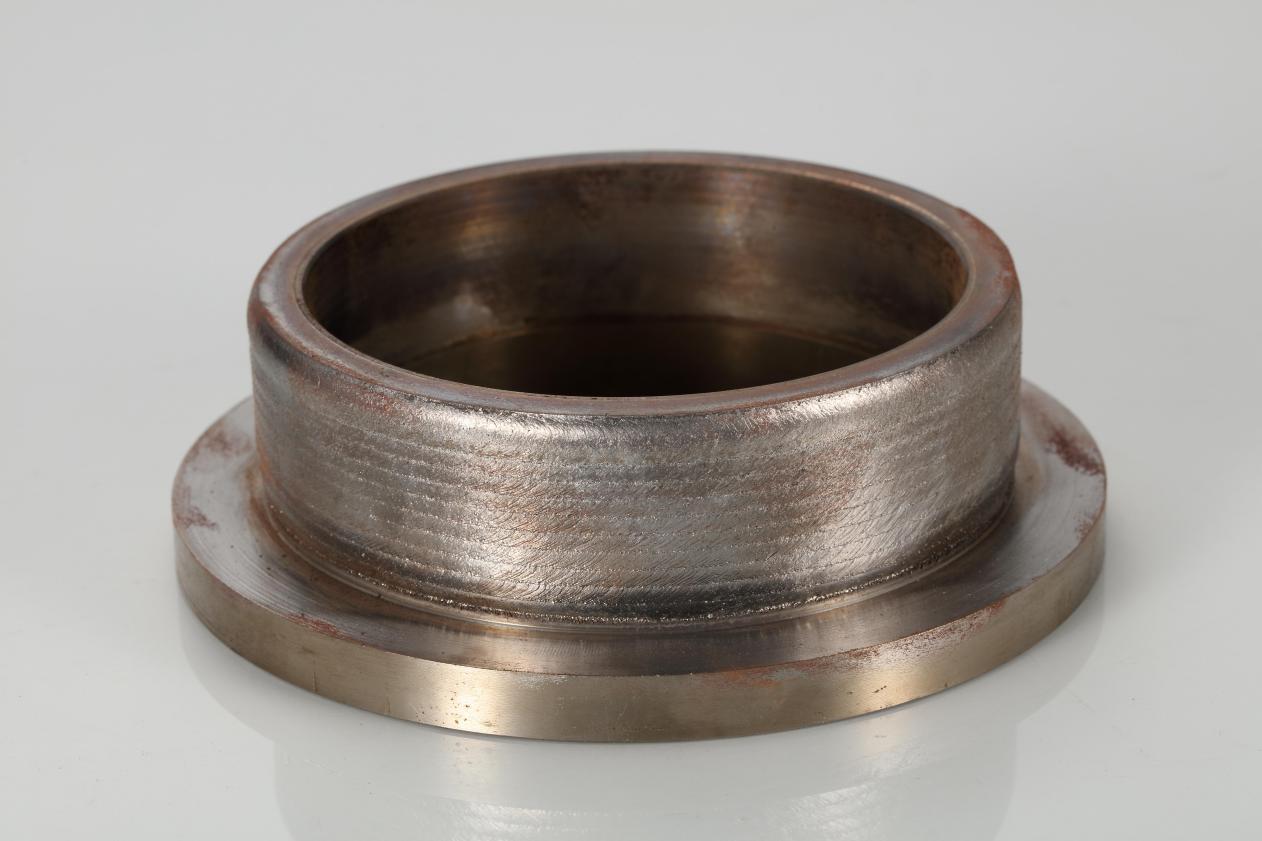

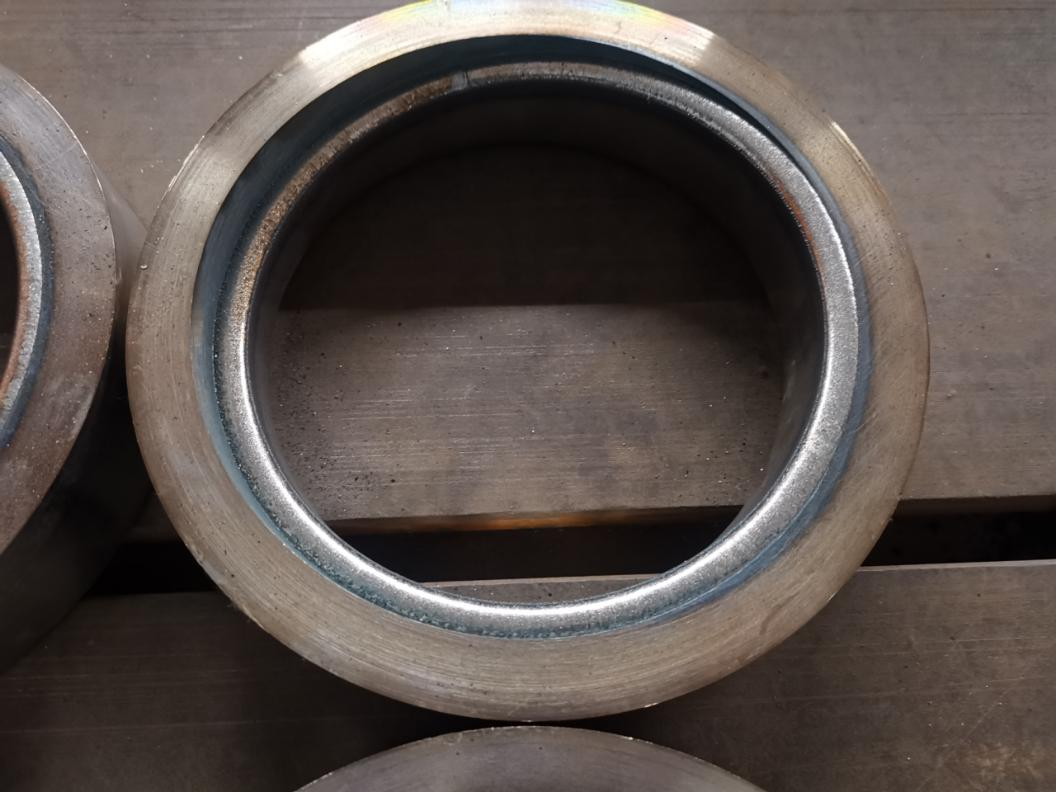

阀座激光熔覆

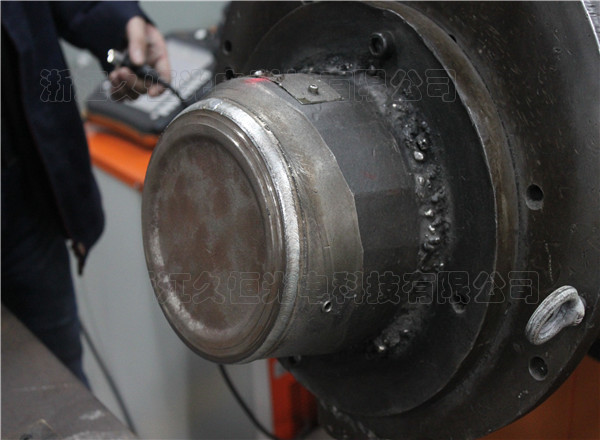

球阀激光熔覆

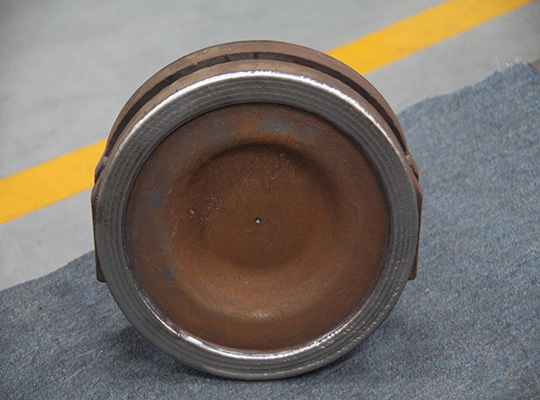

契式闸阀,密封环激光熔覆

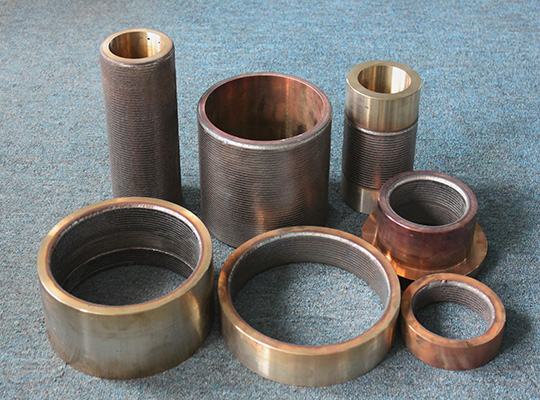

平衡套激光熔覆
油泵的密封部件激光熔覆
