一、机型简介

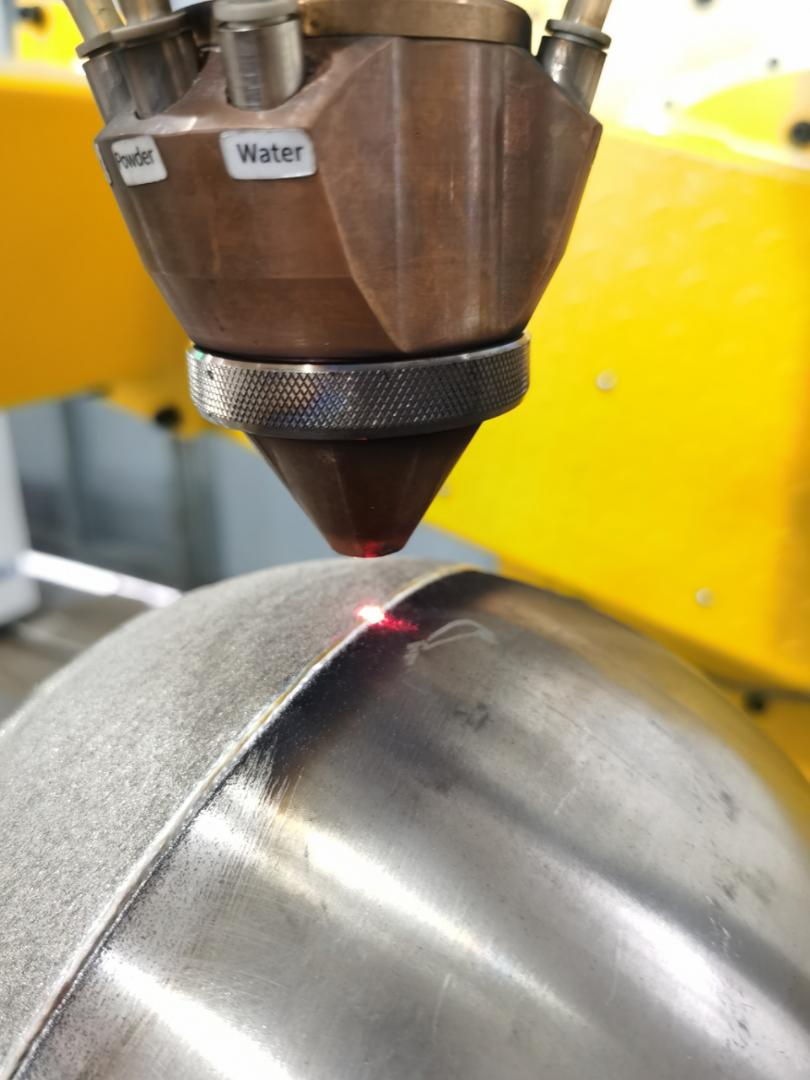

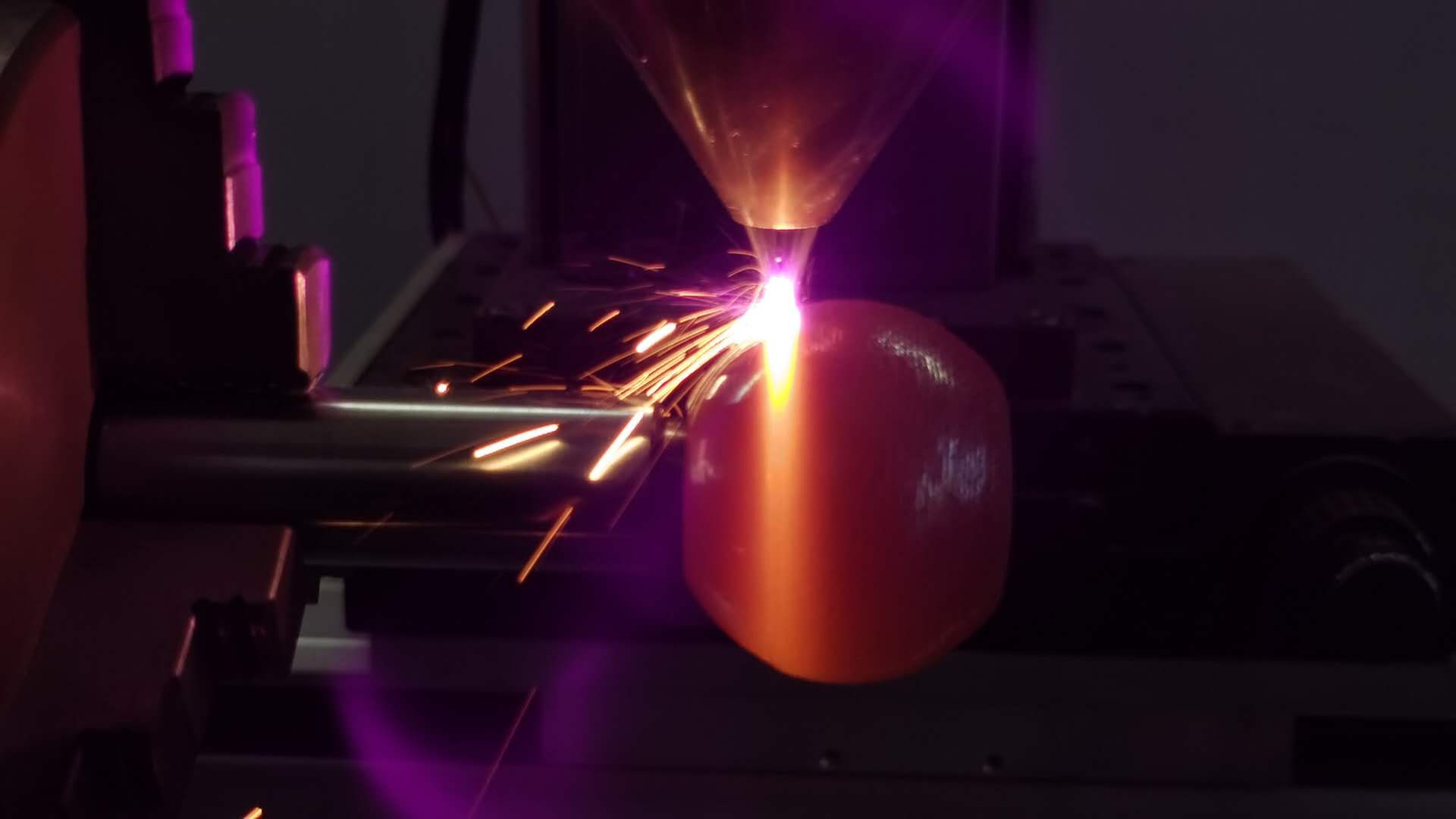

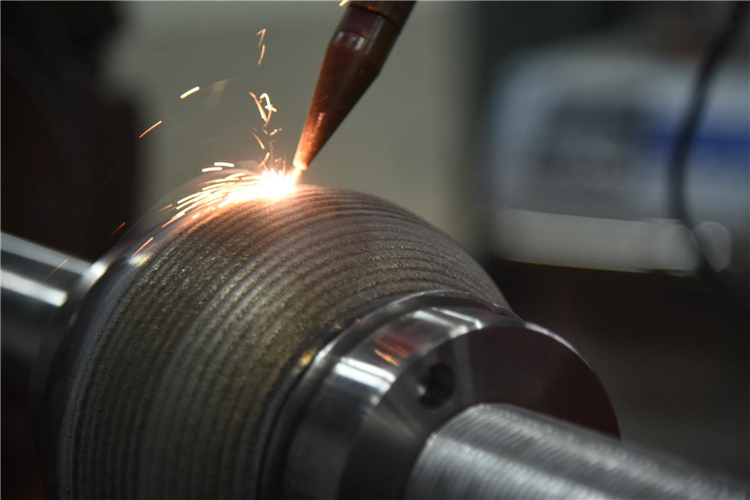

球阀硬密封激光熔覆专用设备是一款针对各种球阀球体硬密封面堆焊的专用激光加工设备。采用正交双旋转机构，简化了球体的加工轨迹，大大提高了加工过程的稳定性；采用高速熔覆技术，熔覆层具有极高的平整度，熔覆后工件可以直接进行磨削加工；控制软件具备球缺、回旋、等速螺线等模型化工艺模块。设备主要由高功率激光器、激光熔覆头、高速同轴送粉头、送粉器和C型变位机组成。

二、机型特点

1、采用正交双旋转机构，简化了球体的加工轨迹，大大提高了加工过程的稳定性；

2、专用的球缺工艺模块，系统操作简便，只需输入简单的参数就可以实现球面加工；

3、高速熔覆技术，沉积效率达到每小时0.4平方米；

4、密封面强韧性好：组织细化，同时兼顾强韧性，同等硬度下具有更好的耐磨性；

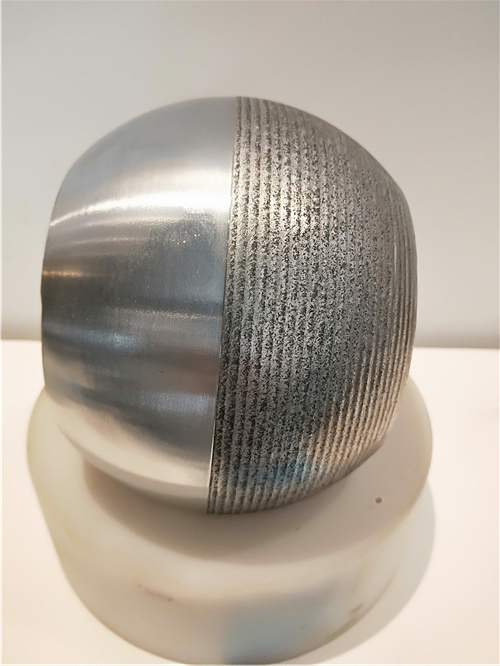

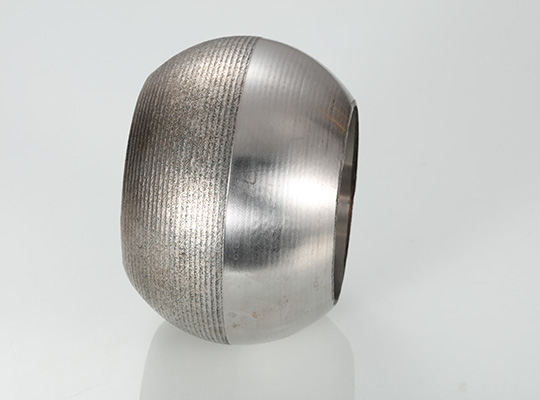

5、熔覆层具有极高的平整度，可以直接进行磨削加工。

三、应用范围

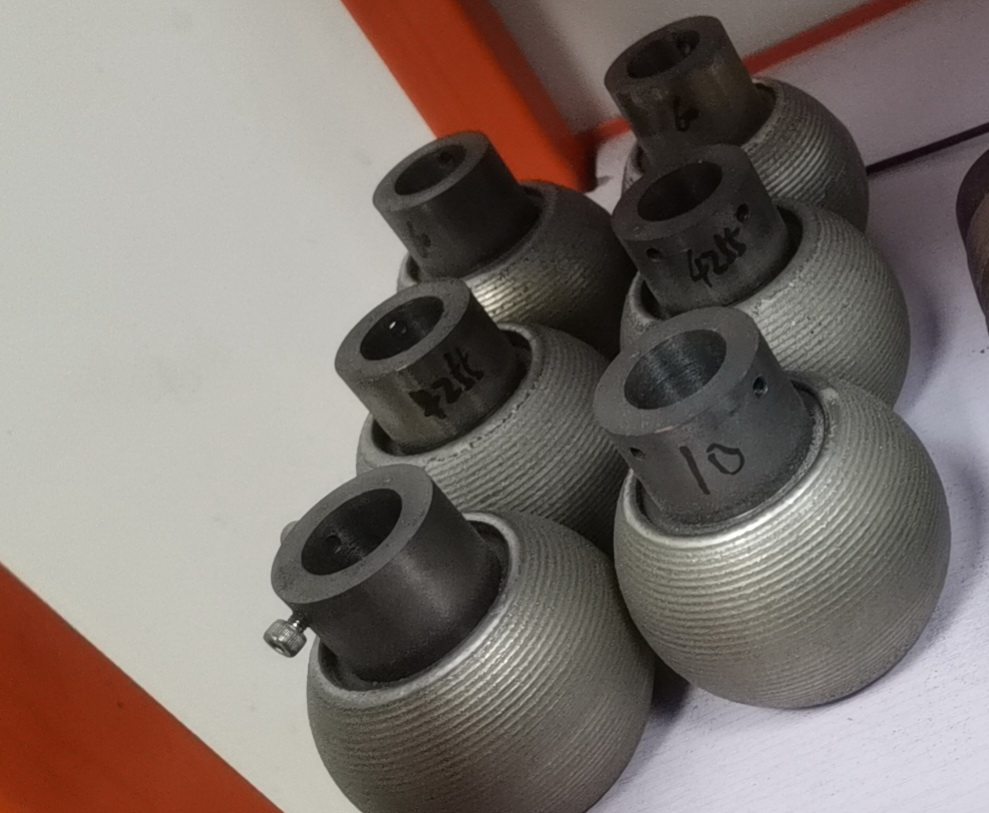

适用于各类球阀、蝶阀、平行闸阀、楔形闸阀、平板闸阀、截止阀等阀门的阀座、阀体、阀板以及工业流程泵平衡套、平衡盘、口环等硬密封面的激光堆焊；熔覆304/316/铁铬硼硅等铁基合金、Ni55/Ni60/Inconel625等镍基合金、STL6/STL12/STL21等钴基合金和镍基/铁基金属陶瓷合金。

技术参数

激光器：半导体激光器/光纤激光器

激光功率：4000W-12000W

激光波长：900-1100nm

聚焦光斑：圆光斑/矩形光斑

送粉方式：同轴负压载气式送粉

冷却方式：水冷20-25℃，智能双温双控

运动机构：专用四轴机床

控制方式：工控机+HL4轴运动控制系统，数控模型

加工口径：DN16-DN80,DN75-DN150，DN150-DN250
