汽车覆盖件关系到汽车美观（颜值即有形价值）和安全（安全是第一位），是汽车组成中重要的一部分，包括车身、底盘、发动机盖。其覆盖件由冲压模具多次冲压而成，模具经过多次冲压本身局部会有磨损，同时磨损后的模具也会刮伤钣金件，为了使模具不变成“磨具”，需在其应力集中地方进行局部淬火强化处理。传统的感应淬火和火焰淬火，因其人员依赖性较强、操作复杂、且模具曲面异形多变等特点导致淬火周期长、淬火质量低、开裂等常见问题，淬火后变形量大需二次精加工，无形中增加了模具的交付周期和加工成本，而激光淬火有其淬火硬度高、变形量小、能反复淬火等显著优势。

一、激光淬火原理

针对机械零部件表面硬度低、耐磨性、耐腐蚀性、抗疲劳性差等缺陷，使用激光表面淬火技术，金属材料吸收激光能量温度升高到相变点以上熔点以下，通过基体传热实现自冷淬火，在零部件表面有限深度内发生固态相变。由于激光温度高加热快，同时激光是高能聚合光，使得模具受热后散热也快，从而使得模具表面在 3s 内快速马氏体化（见图 1），晶粒小，不易变形达到淬火目的。

对于钢铁材料，材料表面吸收激光能量，表面温度升高，通过热扩散，在一定层深范围内形成温度梯度分布，温度范围介于AC1和AC3之间，珠光体Fe3C分 解，C扩散形成高碳奥氏体，奥氏体快速冷却形成马氏体，最终相变组织为马氏体，残余奥氏体，过饱和固溶体或金属间化合物，组织结构细小，基体的表面硬度，耐磨性，耐疲劳性提高。

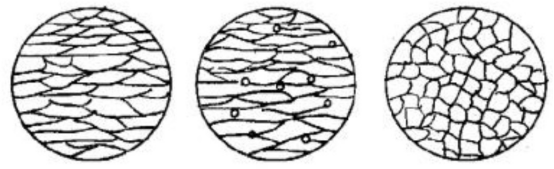

图1 激光淬火金属马氏体化过程

二、自动化激光淬火工艺方案

1 激光淬火设备组成

激光淬火设备主要包括：激光器、机器人、移动工作台等。目前光纤激光器应用较广，激光器将电流通过模块转换成激光，再由光纤引到淬火头上，淬火头内置有用于光束整形的积分镜，将激光整合成条形均匀激光光斑，从淬火头射出；机器人、常用六轴机器人，可实现异形曲面和多角度加工；移动工作台可扩大淬火区域。

2 自动化激光淬火流程

在使用上述设备进行淬火作业时，预先通过CAD/CAM软件确定加工基准、编制加工路径、生成加工程序，并将程序导入激光淬火设备的控制系统等处理，实现由控制系统按照程序控制设备进行自动淬火作业。

首先在模具型面图纸上用CAD/CAM软件找出3个定位CH孔，导出step格式文件，用Mastercam打开，在模具上根据3个CH孔测好坐标，输入测好的坐标值到Mastercam中，为路径线定好基准。用Mastercam的5轴路径编程插件编制淬火路径线，以上均为现有计算机辅助设计和辅助制造系统的常规应用，在实际应用中也可选择其他的CAD/CAM系统而非局限于前面提及的几种。

3. 激光淬火工艺的选择

针对拉伸模R 凸角，为了易于抛光和消除抛光产生的凸棱，可根据不同大小的R 凸角来选择相对应的淬火镜头（积分镜）来进行淬火（见图2）。一般经验：半径小于或等于10mm的R 凸角使用10mm的积分镜；半径大于R10mm、小于或等于R50mm 的R 凸角用20mm的积分镜（其中10mm和20mm是指积分镜整合出的矩形光斑的长度）。

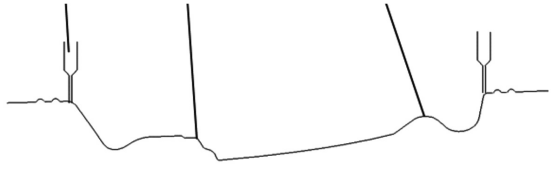

图2 激光淬R 角示意横截面图

1. 激光照射方向2.半径小于或等于R50mm的R 凸角3.半径大于R50mm的R 凸角

由于R 凸角大于20mm、小于等于50mm 时用20mm积分镜整合出激光光斑不能覆盖整个R 凸角，因此大的R 凸角可分开淬多道，即构建多条平行的路径线，例如，R 小于20mm时一条路径，20~40mm 2条，40~50mm 3条等等，两两路径平行，边缘相接，保证R凸角全部淬到。而大于50mm的R 凸角不需要淬火，所以拉伸模R 凸角的淬火程序分可归纳为两套：10mm积分镜程序和20mm积分镜程序。

对于R 凸角和小圆孔存在的不规则情况，可通过曲线拟合的方式确定其R 取值和直径取值，如图3、图4所示。

    图3 优化前                                                                            图4 优化后

通过合理的淬火路径规划和分组，有效解决了R凸角，特别是接口和小圆孔，这些相对较短的路径线上进行淬火，避免激光器碰撞、光纤缠绕等问题，能够实现全自动化淬R 凸角，图5所示。

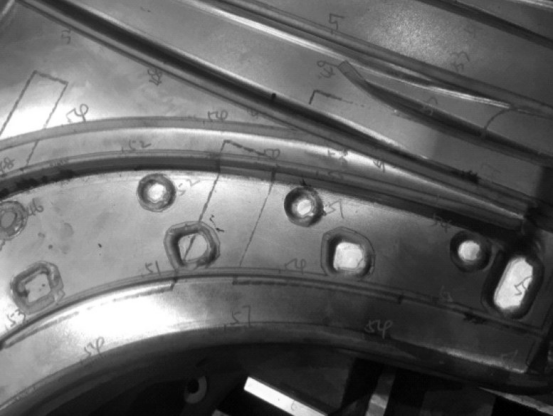

图5 激光淬火效果图

三、激光淬火与传统方式对比

1 淬火质量对比

分别使用激光淬火、感应淬火、火焰淬火3种淬火方式，对淬火后铸件硬度分布进行对比：

激光淬火：硬度较均匀，淬火质量较稳定，淬火表面较美观，与R 角符型较好，利于后期研配，

感应淬火：硬度较均匀，淬火质量较稳定，淬火表面较美观，受制于感应线圈，与R 角符型较差，R角周边感应区域（热影响区）较多，不利于后期研配。

火焰淬火：硬度不均匀，淬火质量较差（硬度忽高忽低），淬火表面质量较差，与R 角符型较好。

2 淬硬层对比

分别使用激光淬火、感应淬火两种方式，对淬硬层进行切片分析：

激光淬火：淬硬层深度1.1mm左右；

感应淬火：淬硬层深度3.5mm左右。

 感应淬火的淬硬层深度明显高于激光淬火，但也正是因为感应淬火淬硬层深的缘故，铸件容易开裂造成质量问题。而火焰淬火，对操作工的技能依赖性较强，淬硬层深度不稳定。

3 淬火形变量对比

分别使用激光淬火、感应淬火两种方式，对淬火变形量进行了对比。在激光淬火前后型面变形量的试验中，共取检测点177个，其中78%的变形量只有0~0.03mm，17%的变形量有0.03~0.05mm，5% 的变形量有0.05~0.075mm。激光淬火整体变形量较小，且表面较光洁美观。

在感应淬火前后型面变形量的试验中，共取检测点186个，其中19.4%的变形量有0~0.03mm，38.7%的变形量有0.03~0.05mm，29.6% 的变形量有0.05~0.08mm，12.3%的变形量有0.08~0.1mm。感应淬火的变形量整体较激光淬火偏大，无法实现取消二次精加工的要求。

火焰淬火的变形量较大，一般在0.5~1mm左右，本次项目未做形变量试验。

4 效率对比

火焰淬火马氏体化时间长晶粒大，所以模具易变形，多次淬易产生裂纹，火焰淬火必须分时分开区域淬，这样势必造成效率的低下。

感应淬火是通过感应电极与金属表面发生肌肤效应，产生这种肌肤效应必须使得电极与金属表面间距始终在1~2mm，所以操作不便，不能淬到小拐角和小圆孔。

而激光淬火是聚合高能量光束，使金属受热冷却3s 马氏体化，晶粒不会长大，停留在下图第三阶段，所以不易变形，反复淬模具不会产生裂纹，这样淬火可以不必分时间段、分区域，大大提高效率。且激光焦距一般有300mm，对小拐角和小圆孔也能很好的淬到。

以侧围单人操作为例，火焰淬火需分时分区淬，这样不连续需要2天，感应淬火只能淬长线，升降起伏太大的小圆孔和小拐角则无能为力，激光淬火只需连续淬12h。火焰和感应淬火后需CNC二次加工，淬火后再加工时间耗费长，刀具损耗大，而激光淬火则可以精加工后淬火，无需火后加工。

四、结束语

自动化激光淬火技术在提高淬火质量的前提的下，优化了模具加工流程（取消二次精加工），有效地降低了制造成本。以前门内板拉伸模为例：人工淬火后精加工，加工工时168h，刀片消耗8,537元，淬火前加工到位后激光淬火，加工工时135h，刀片消耗7,662元。每副模具可节约33h的加工工时和875元刀片消耗。按照每年360 副模具的产量，一年可节约成本125万左右。同时，由于自动化技术的引入，提高了工作效率，减少了因人为失误而造成的损失，为企业实现了降本增效。以侧围凸模为例，激光淬火完全淬完需要10h，感应淬火需要16h（且部分区域需要火焰补淬），效率提升40%左右。

目前已实现了全模具工序的激光淬火，不管是模座还是镶块，淬火的硬度、层深、光洁度、变形量等均满足质量要求，同时淬火路径美观均匀，利于后续的研配。
