传统上口罩刀辊采用真空热处理方式进行强化，但是真空热处理处理时间长，变形较大，由于真空淬火后表面硬度较高，后续对刀辊进行精整修复需要花费大量的时间，而且由于需要进行回火处理，刀刃不能发挥出材料的最佳性能。

激光淬火后热影响区小，变形量极小，淬火形变量小于0.01mm，精整加工时间不到原来的五分之一；刃口硬度比传统淬火工艺高3-5HRC，耐磨性能提高3倍以上；在提高刃口硬度的同时，最大限度细化了刃口的马氏体晶枝，让刃口保持极高的硬度和良好的韧性。

主要刀辊材料的激光淬火硬度如下：

DC53：HRC60-62；

Cr12MoV：HRC59-61；

SKD11：HRC60-62；

45#钢：HRC57-59

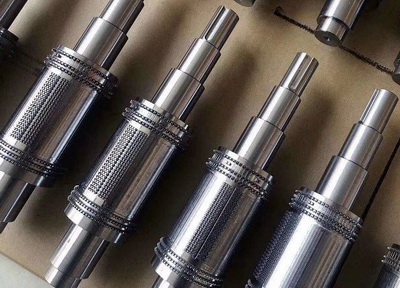

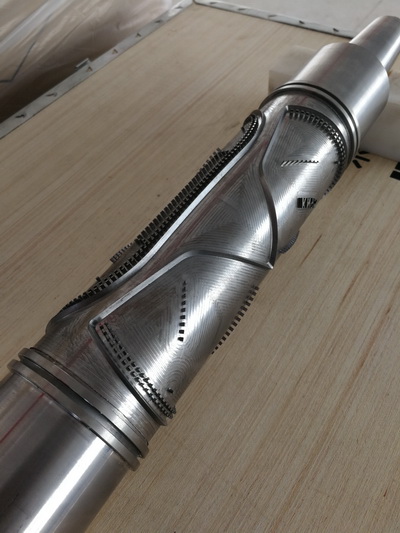

久恒光电专注激光淬火，在刀模淬火方面有很深的技术积累，开发了口罩刀辊激光淬火机，是一款针对立体口罩机熔接刀、齿模进行淬火的激光表面热处理设备，操作简单，淬火加工立等可取，克服了传统热处理变形大的问题，大大提高了零件的使用寿命。该设备采用半导体激光器，其光学系统融入了久恒多年来在激光刀刃淬火工艺中积累的丰富经验，并根据口罩刀模特点进行了优化设计，替代传统的真空淬火工艺。该设备采用4轴联动运动控制系统，回转轴根据刀模的特点进行了优化;采用视觉精确定位系统和久恒模块化示教软件，曲线编程精确快速。
